Fondation Louis Vuitton, Paris

Située dans le bois de Boulogne, à proximité du Jardin d’Acclimatation à Paris, la Fondation Louis Vuitton est un bâtiment emblématique conçu par l’architecte Frank Gehry et dédié à la présentation et à la conservation d’œuvres d’art. Créée à l’initiative du groupe LVMH, elle a pour ambition de promouvoir l’art et la culture.

Construit à 7 mètres en contrebas du terrain naturel, le bâtiment s’inscrit dans un ensemble comprenant d’importants aménagements paysagers et travaux de voirie et réseaux divers (VRD), notamment des bassins alimentés par une cascade de 40 mètres de long.

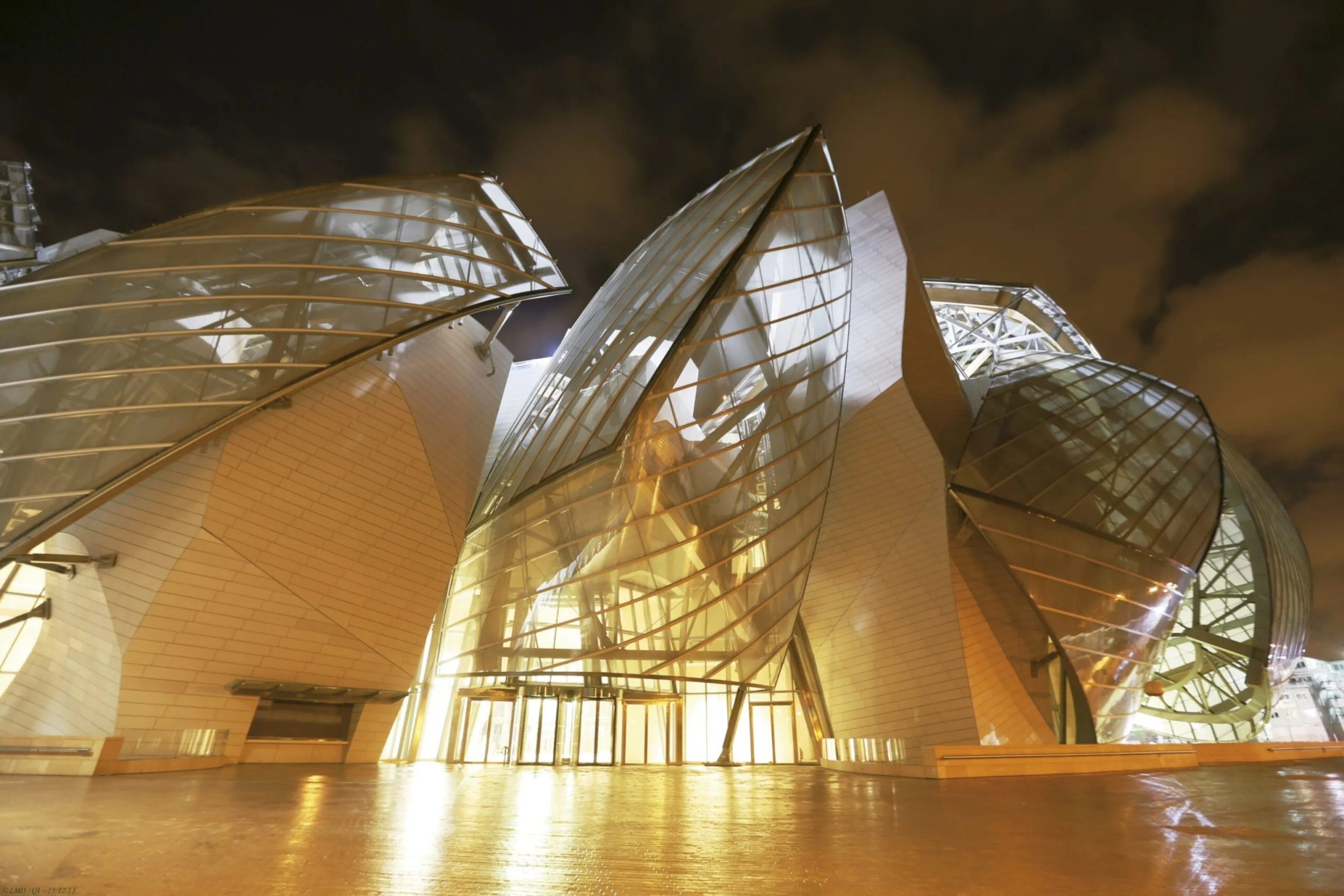

Le corps principal de l’édifice associe des façades opaques, formant « l’Iceberg », et des enveloppes vitrées aux géométries singulières. Une seconde enveloppe, ouverte aux vents, se compose de douze voiles de verre reposant sur une charpente mixte bois-acier. Culminant à 46 mètres de hauteur, ces verrières prennent appui sur la structure primaire du bâtiment par l’intermédiaire de poteaux inclinés.

La superstructure, associant béton armé et charpente métallique, intègre des éléments de grandes dimensions, notamment des planchers mixtes de 20 mètres de portée et des voiles de 15 mètres de hauteur. Certains ancrages de verrière supportent des charges pouvant atteindre 1 000 tonnes. En infrastructure, le bâtiment repose sur un radier de 2,50 mètres d’épaisseur, conçu pour résister aux surpressions hydrostatiques et répartir les charges de la superstructure.

Nos équipes en action

Pour accompagner la réalisation de cet ouvrage aux exigences techniques et architecturales élevées, setec a mobilisé ses expertises en ingénierie des structures, géotechnique, géothermie et management de projet.

Les équipes de setec ont assuré la direction des études, puis celle du chantier, en jouant un rôle central dans la coordination stratégique, technique et géométrique des différents intervenants. Elles ont ainsi orchestré les différentes expertises afin d’atteindre les objectifs particulièrement ambitieux du maître d’ouvrage en terme architectural et technique.

Elles sont intervenues dès la phase d’esquisse pour concevoir le bâtiment dans ses dimensions structurelles et techniques, en intégrant les enjeux majeurs liés notamment à la conservation des œuvres d’art ainsi qu’à leur sécurisation.

En matière de géotechnique, setec a mobilisé son expertise en modélisation tridimensionnelle aux éléments finis pour étudier le comportement des fondations et les interactions entre le sol et les structures. Réalisé au sein d’une excavation de 7 500 m² atteignant 15 mètres de profondeur, l’ouvrage imposait des exigences particulièrement strictes en matière de déformations totales et différentielles des fondations.

Les équipes de setec sont également intervenues dans le pilotage des études d’exécution des verrières, notamment à travers la détermination de la méthodologie de la prise en compte des effets dynamiques du vent turbulent. Cette mission a nécessité la constitution d’un comité d’expert indépendant qui a permis de statuer sur les principes à retenir de modélisation des comportements dynamiques des charpentes métalliques à partir des essais en soufflerie physique.

Pour répondre aux besoins en chauffage et en refroidissement du bâtiment, setec a par ailleurs contribué à la mise en place d’un système de géothermie sur nappe. L’installation repose sur plusieurs forages de pompage et de réinjection dans deux nappes d’eau souterraines. Des études hydrogéologiques ont permis d’évaluer les impacts piézométriques et thermiques du dispositif et de vérifier sa compatibilité avec les usages locaux. Les équipes de setec ont également piloté les études et le suivi d’exécution des lots techniques (CVC, plomberie, électricité, etc.)

Enfin, setec a accompagné la Fondation dans l’analyse du fonctionnement du bâtiment et de l’organisation de ses espaces. Les équipes ont étudié différents scénarios d’accueil des événements et évalué les performances attendues à l’aide d’un modèle de simulation dynamique, afin d’anticiper les conditions d’exploitation de cet équipement culturel.

À travers la complémentarité de ses expertises, setec a accompagné la réalisation de cet ouvrage architectural emblématique, en apportant des solutions techniques adaptées à ses exigences structurelles, fonctionnelles et environnementales.
